ホンダ純正ナビのパネルLED打ち換え(LED交換)手術

ホンダナビ①

※こちらの記事は2010年11月29日に
公開した記事をリニューアルしたものです

---------------
















ホンダ純正ナビの内部のパネル基板のLED交換(LED打ち替え)をします。

写真はナビを分解して交換する基板をとりはずしたところです。
分解はわりと複雑です。


自分でするときはデジカメで撮影しながら分解することをおすすめします…。

時間が経過すると組み方など 意外と忘れてしまいます

ホンダナビ③

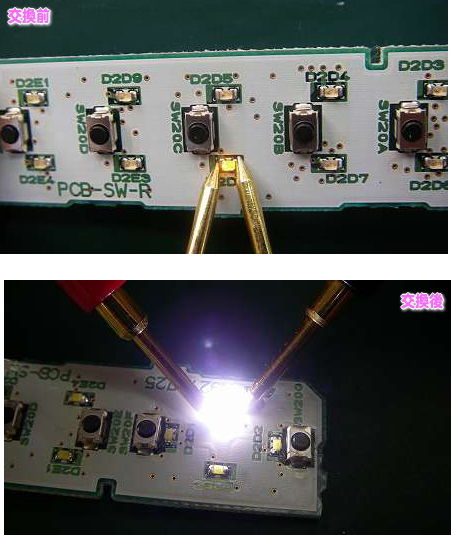

基板の状態まで分解できたら LEDの交換です。
ハンダコテ2本を使って取り外します。

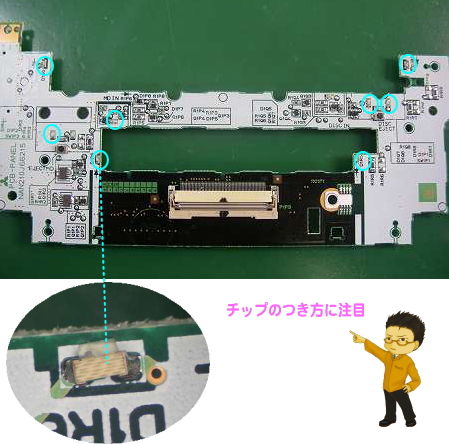

写真の印が付いた部分が交換箇所ですが、
場所によって特殊な付け方をしてあるところもあったので
後で間違ってはんだ付けをしてしまわないように
こういった箇所も写真を撮っておきます。


基板にチップが横向きにはんだ付けされています。

組み立てたときに液晶部分を光らせるためのLEDでしょう

ホンダナビ②





























まばゆい白に交換しました✨
