SONY VAIO PCG-FX776/BPメモリスロット修理




※こちらの記事は2008年2月14日に公開した記事をリニューアルしたものです



さて、以前メモリスロットのハンダわれの修理のおおまかな手順を説明しました。

今回の依頼は実際にご自分でチャレンジされた後、
当社へ依頼された(と、思われる)マザーボードを見てみましょう。

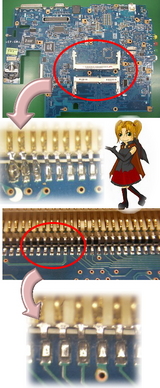

写真2枚目のスロット足部分ですが、
ハンダの量が多すぎて隣とくっついてしまい、ショートしています。
あとは、肉眼では確認しづらいのですが何箇所かハンダわれがありました。
ハンダわれは顕微鏡でも確認するのが難しいです。

ピンセットで足をつまむとグラグラする場所はヒビやわれがあると思われます。



まずは基板を固定して下からホットエアー(180℃前後)で暖めていきます。
暖まったら最初にハンダ量の多かった部分を
吸い取り線で吸い取ってショートした箇所を治していきます。
このマザーボードはスロット内側の間隔が広いので比較的作業がしやすいです。
(でもマスキングはやっぱりガッチリします。)
あとは少しずつハンダの量を足して、ヒビやわれのある箇所を重点的に全体をなおしていきます。

最後にフラックスの掃除をして完成です。
